Interfață audio USB 192 kHz cu 256 canale

Comparație

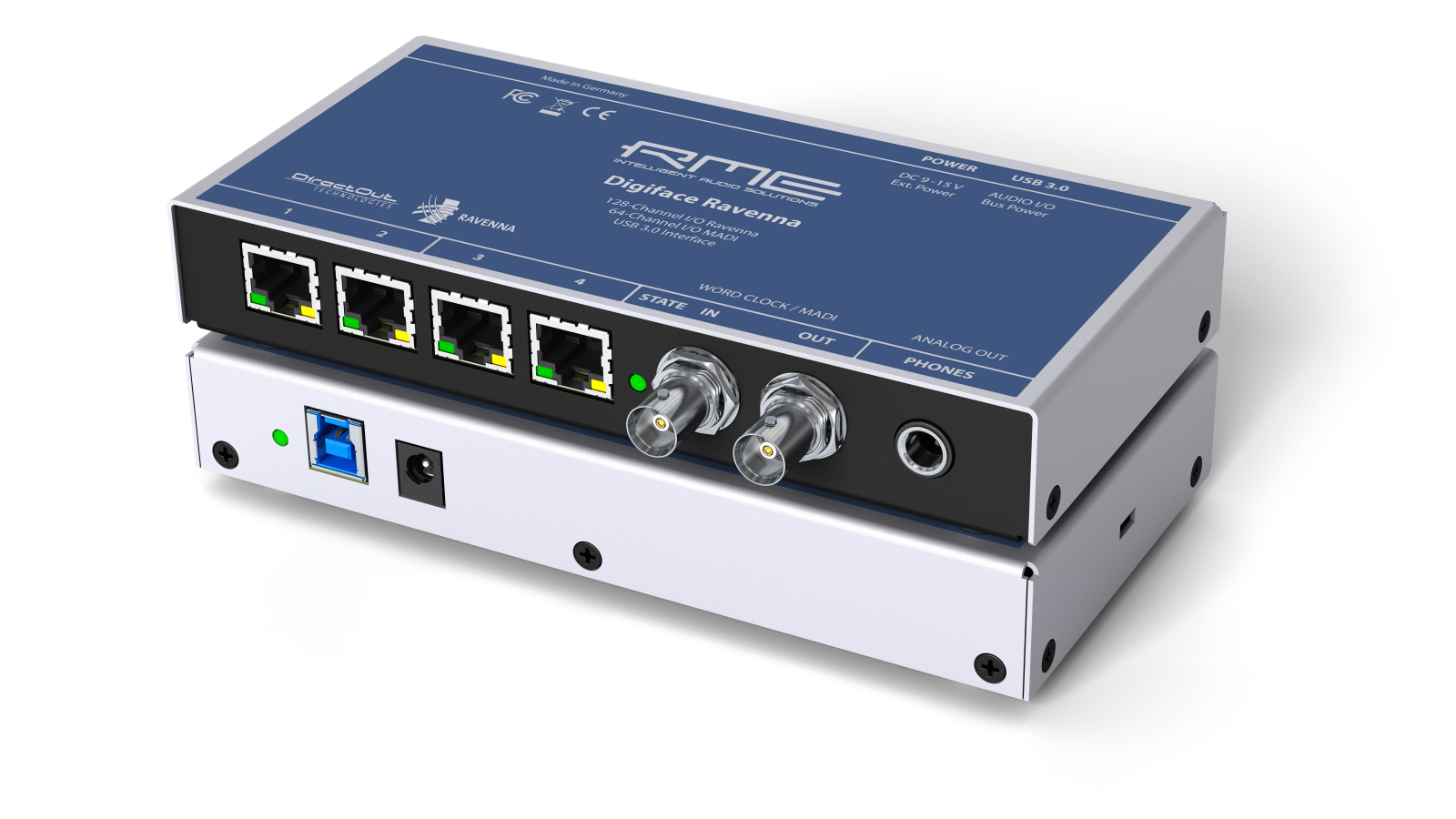

Digiface Ravenna este o interfață audio ușoară și portabilă, bazată pe tehnologia dovedită a Digiface Dante, dar echipată cu un modul RAVENNA dezvoltat de DirectOut.

Aceasta îmbină conectivitatea RAVENNA cu toate caracteristicile consacrate ale RME:

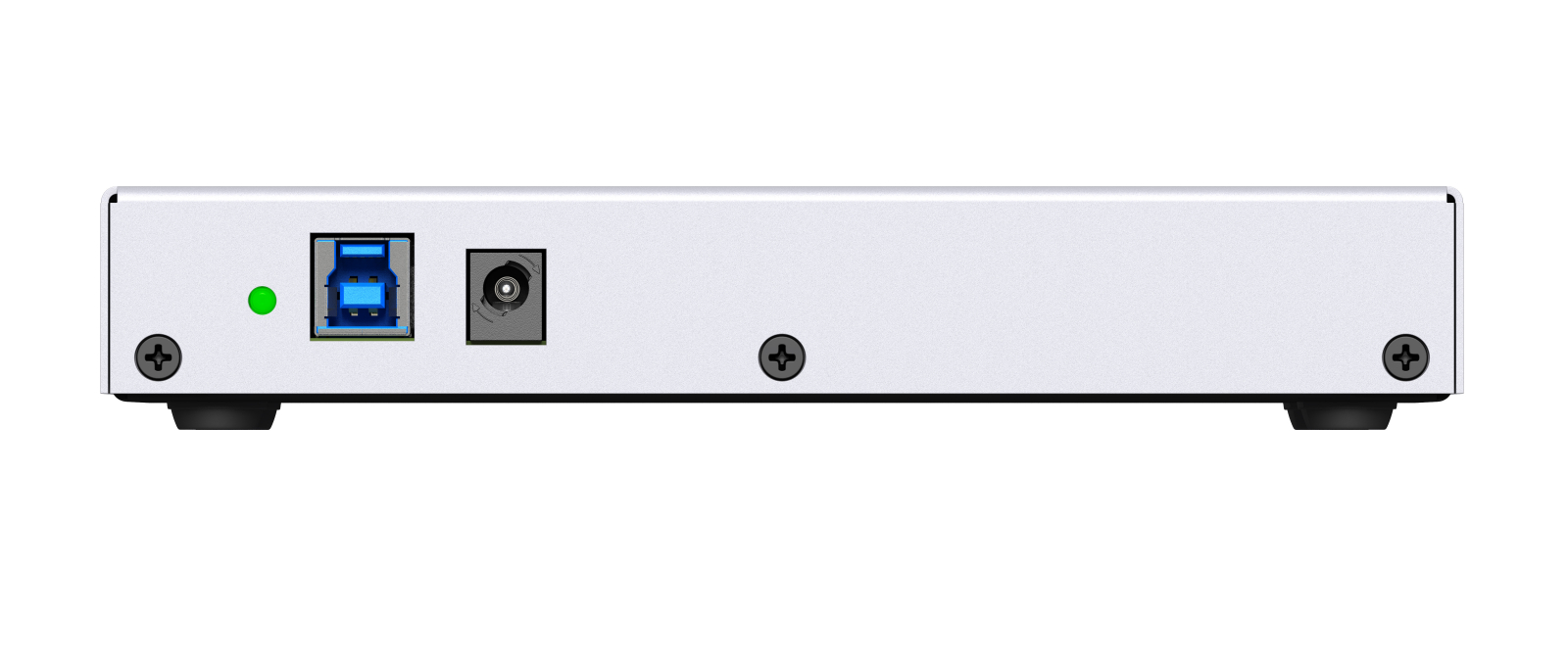

• USB 3 pentru transfer rapid și fiabil
• MADI pentru conectivitate extinsă
• TotalMix FX pentru rutare și monitorizare avansată
• Opțiuni flexibile atât în mod USB, cât și stand-alone

Prin această combinație, Digiface Ravenna oferă o soluție puternică și versatilă pentru integrarea rețelelor audio IP în fluxurile de lucru profesionale.


Soluție mobilă RAVENNA prin USB

Digiface Ravenna combină stabilitatea driverelor RME pentru Mac și Windows cu implementarea RAVENNA de la DirectOut, oferind o interfață audio de rețea fiabilă și flexibilă.

Echipată cu TotalMix FX, interfața permite:

• Rutare și mixaj avansat, cu multiple submixuri independente
• Monitorizare rapidă prin ieșirea pentru căști de înaltă calitate
• Utilizare ca ieșire de linie pentru un mixdown stereo analogic suplimentar

RAVENNA & MADI – Conectivitate extinsă

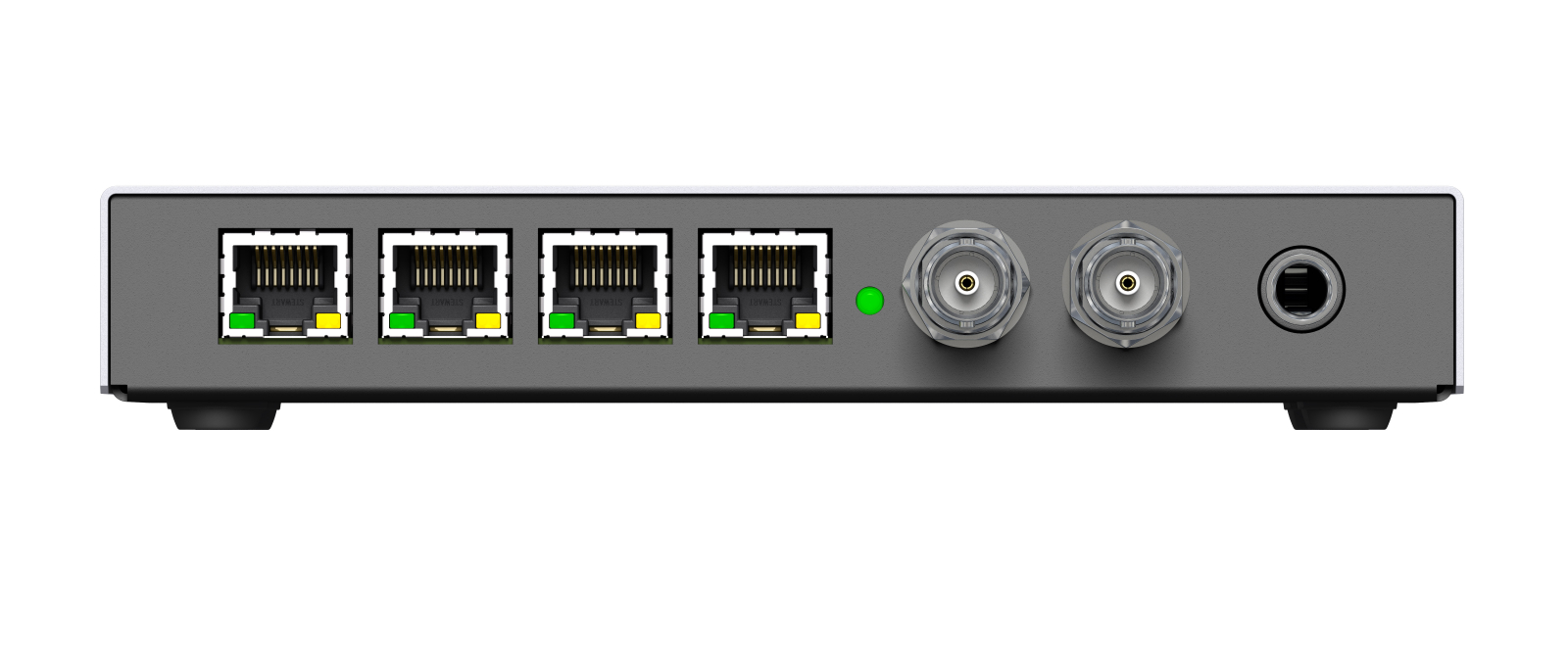

RME a făcut ca cele două mufe BNC pentru Word Clock I/O să fie comutabile la MADI I/O, oferind până la 64 de canale MADI.

Astfel, Digiface Ravenna poate transfera un total de 128 de canale (RAVENNA + MADI) prin USB 3.0, oferind control complet și fără efort prin:

• Serverul web RAVENNA integrat
• TotalMix FX pentru gestionarea audio

Pe partea de rețea, interfața include un stack RAVENNA complet, cu suport pentru:

• AES67 și ST2110-30/31
• Streaming redundant audio-over-IP conform ST2022-7

În plus, Digiface Ravenna poate funcționa și ca un convertor mobil RAVENNA/MADI cu 64 de canale, fără a necesita conexiune USB la un computer. Conectorii coaxiali MADI I/O pot fi configurați și ca Word Clock sync I/O, oferind flexibilitate maximă în orice configurație profesională.

RME Ravenna:

Specificatii  tehnice:

Port Ethernet Gigabit

RJ45
100 Mbit/s, 1 Gbit/s
LED-uri standard ale portului: galben - conectat, verde - transmitere date
Suporta cabluri drepte si cabluri de tip crossover (Auto MDI-X)
Controlul unitatii prin retea (TotalMix Remote)

Modul RAVENNA

Suporta RAVENNA, AES67, ST 2110-30 / -31, ST 2022-7
Straturi de retea Layer 3
Moduri: Comutare si Redundanta conform ST 2022-7
32 de fluxuri
128 de canale la viteza simpla, 64 de canale la viteza dubla, 32 de canale la viteza cvadrupla
Surse de ceas: PTP, Intern
Rate de esantionare: 44.1, 48, 88.2, 96, 176.4, 192 kHz, +/-12.5%
Rutare: Matrice de rutare bazata pe canale
Configuratie: Interfata grafica de utilizator in browser, control globcon, NMOS IS-04 / IS-05

Intrare MADI

Coaxial prin BNC, 75 Ohmi, conform AES10-1991
Stadiu de intrare cu sensibilitate ridicata (< 0.2 Vpp)
Accepta modul cu 56 de canale si modul cu 64 de canale, plus cadru la 96k
Standard: pana la 64 de canale, 24 biti, 48 kHz
S/MUX: pana la 32 de canale, 24 biti, 96 kHz
S/MUX4: pana la 16 canale, 24 biti, 192 kHz
Plaja de blocare: 25 kHz – 54 kHz

Iesire MADI

Coaxial prin BNC, 75 Ohmi, conform AES10-1991
Tensiune de iesire 400 mVpp
Lungimea cablului: pana la 50 m
Genereaza modul cu 56 de canale si modul cu 64 de canale, plus cadru la 96k
Standard: pana la 64 de canale, 24 biti, 48 kHz
S/MUX / Cadru la 96k: pana la 32 de canale, 24 biti, 96 kHz
S/MUX4: pana la 16 canale, 24 biti, 192 kHz

Iesire pentru casti analogice 129/130

Dinamica (DR): 110 dB RMS, 113 dBA
Raspuns in frecventa la 44.1 kHz, -0.5 dB: 0 Hz – 20.8 kHz
Raspuns in frecventa la 96 kHz, -0.5 dB: 0 Hz – 45 kHz
Raspuns in frecventa la 192 kHz, -1 dB: 0 Hz - 89 kHz
THD la -1 dBFS: - 96 dB, 0.0016%
THD+N la -1 dBFS: -95 dB, 0.0017%
Separare intre canale: > 100 dB
Iesire: Mufa TRS de 6,3 mm
Impedanta de iesire: 2 Ohmi
Nivelul de iesire la 0 dBFS, incarcare de 1 kOhm: +9.5 dBu
Putere maxima la 0.1% THD: 50 mW

Intrare pentru semnal de clock

BNC, fara terminare (10 kOhmi)
Terminare interna comutabila de 75 Ohmi
Detectare automata a dublei/quadrupele viteze si conversie la viteza simpla
Iesire pentru semnal de ceas

BNC
Nivel maxim: 5 Vss
Nivel cu terminare de 75 Ohmi: 4.0 Vss
Impedanta interna: 10 Ohmi
Iesire pentru casti analogice 129/130
Dinamica (DR): 110 dB RMS neponderat, 113 dBA
Raspuns in frecventa la 44.1 kHz, -0.5 dB: 0 Hz – 20.8 kHz
Raspuns in frecventa la 96 kHz, -0.5 dB: 0 Hz – 45 kHz
Raspuns in frecventa la 192 kHz, -1 dB: 0 Hz - 89 kHz
THD@-1dBFS:-96dB,0.0016%
THD+N @ -1 dBFS: -95 dB, 0.0017%
Separare intre canale: > 100 dB
Iesire: Mufa TRS de 6,3 mm, neechilibrata
Impedanta de iesire: 2 Ohmi
Nivelul de iesire la 0 dBFS, incarcare de 1 kOhm: +9.5 dBu
Putere maxima @ 0.1% THD: 50 mW

Digital

Ceasuri: Intern, RAVENNA (PTP), cuvinte, MADI
Rate de esantionare suportate: 44.1 kHz pana la 192 kHz
