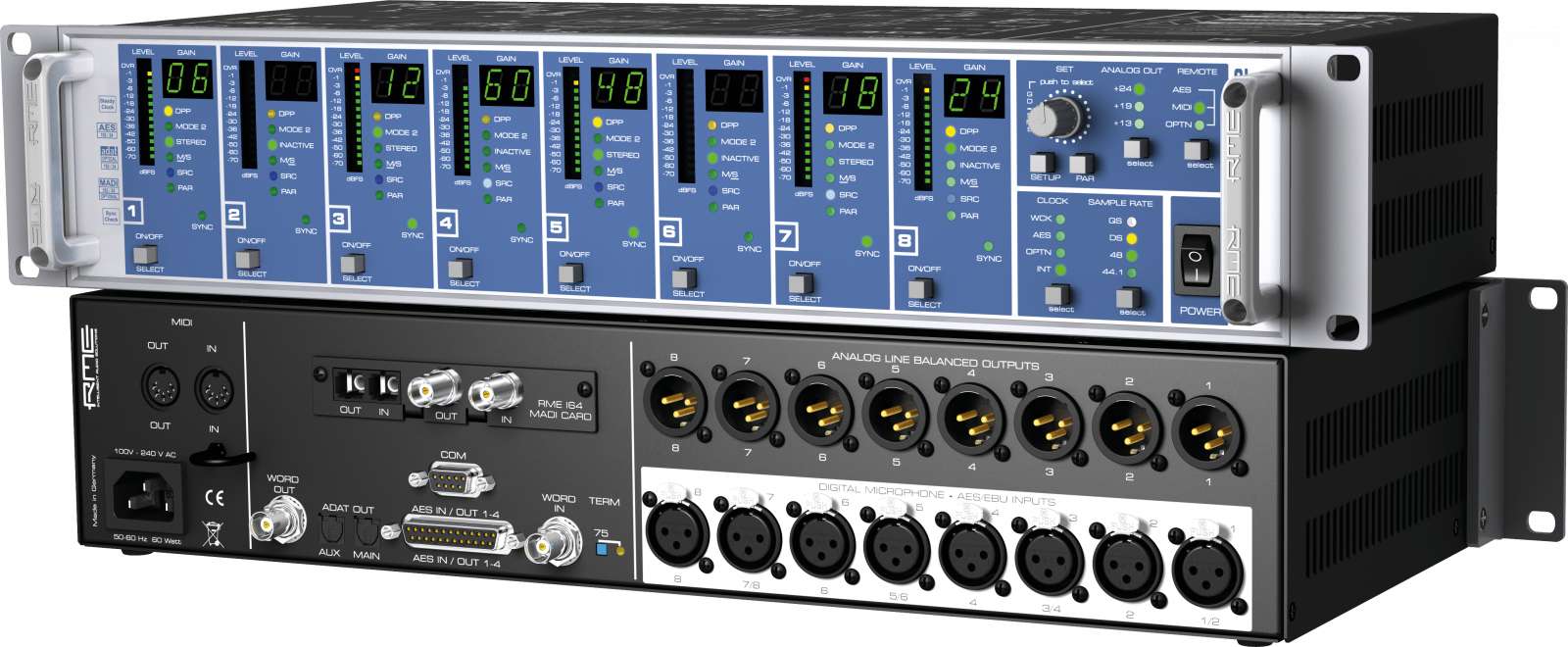

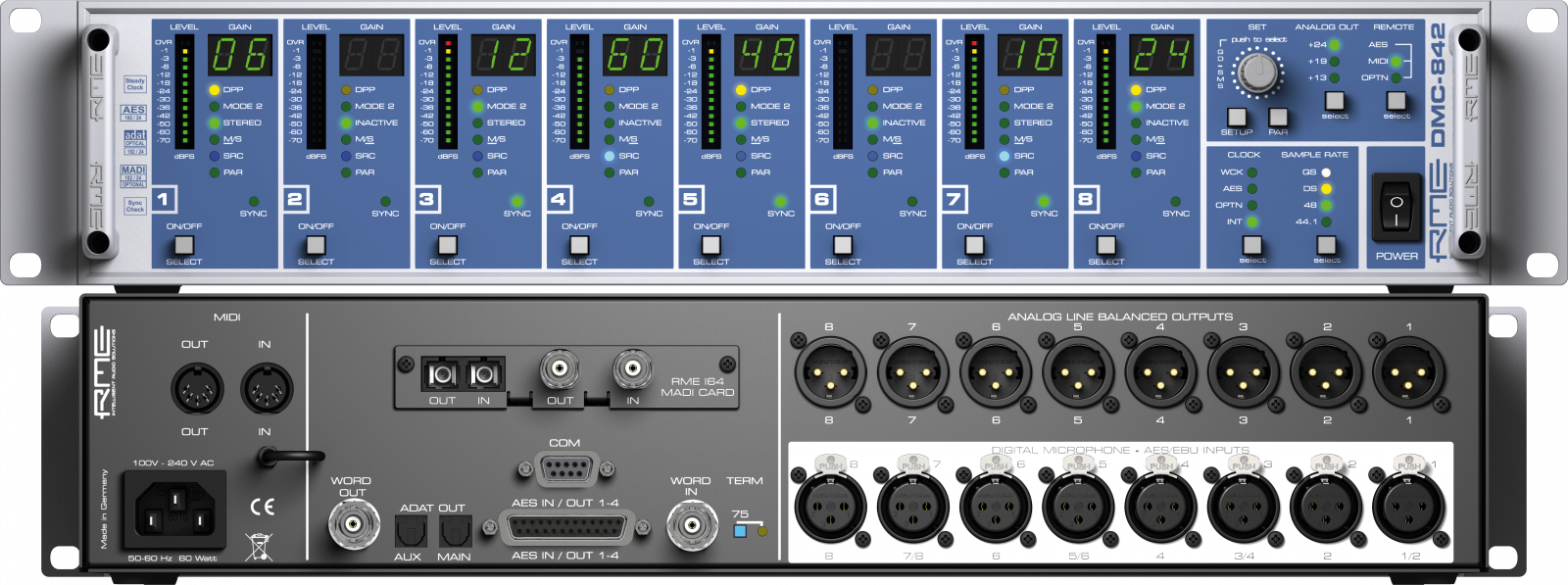

DMC-842 M este atat o interfata AES42 cu 8 canale, cat si un controler pentru microfoane digitale. Dispozitivul unic permite conectarea si controlul a pana la 8 microfoane digitale si conversia semnalelor acestora in ADAT, AES / EBU, analogic si MADI.

Dispune de opt convertoare hi-end cu rata de esantionare comutabile individual si optiuni suplimentare de utilizare.
Intrarile sunt compatibile cu AES3 si AES / EBU.

MADI I/O (I 64 MADI)

Interfata MADI I64 ofera DMC-842 o intrare si o iesire MADI cu 64 de canale.

Iesirea coaxiala si optica functioneaza in paralel cu iesirea AES/EBU si ADAT, prin urmare, furnizeaza aceleasi date.

Interfata MADI I64 dispune de o intrare MADI optica, precum si coaxiala.

Intrarea este comutata automat, in functie de locul in care este detectat un semnal de intrare valid

Caracteristici esentiale:

Compatibil cu AES42
8 intrari XLR AES42 (AES3 compatible)
8 iesiri balansate XLR Line
24 bit Sample rate comutabila individual per intrare
Digital Phantom Power comutabila individual per intrare
Supports Mode 1 and Mode 2
63 dB plaja de castig per canal, chiar si in modul asincron (Mode 1)
Indicator LED cu 13 LED-uri per canal
M/S de-/encoding
4 x AES/EBU Out via D-sub, 8 channels @ 192 kHz
2 x ADAT Out, 8 channels @ 96 kHz
Optional MADI I/O (I64 MADI Card) with serial cascading and digital/analog return path
MIDI I/O
Poate fi controlat remote
Future-proof by flash updates

Specificatii tehnice:

Conectori : 8 x XLR (compatibile AES42, AES3), 1 x D-sub (AES sync)
Iesiri digitale: 4 x AES/EBU via 25-pin D-sub, 2 x ADAT optical, MADI
Iesiri analogice: 8 x XLR, balanced, up to +24 dBu
Raport zgomot-semnal: DA (SNR): 116 dB RMS unweighted, 119 dB(A)
THD DA: <. -104 dB (<. 0.00063%)
THD+N DA: <. -100 dB (<. 0.001%)
Crosstalk DA: <. 110 dB
Nivel iesire: @ 0 dBFS: +24 dBu, +19 dBu, +13 dBu
Raspuns in frecventa: DA, -0.5 dB: 5 Hz - 22 kHz (sf 48 kHz)
Raspuns in frecventa: DA, -0.5 dB: <. 5 Hz - 34 kHz (sf 96 kHz)
Raspuns in frecventa: DA, -1 dB: <. 5 Hz - 50 kHz (sf 192 kHz)
Sync sources: Internal, AES, word, Option (MADI)
Sample frequencies: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, variable (external clocks)
Sample rate range: MADI: 32 - 192 kHz, world clock: 27 kHz - 200 kHz, AES: 28 kHz - 200 kHz
Jitter: Typical <. 1 ns for internal, word clock, AES and MADI input
Jitter suppression: >.30 dB (2.4 kHz)
Jitter sensitivity: all PLLs operate error-free even at 100 ns
Alimentare: Internal switching mode PS, 100V - 240V AC, 60 Watt
Dimensiuni: (WxHxD) 483 x 88 x 200 mm
