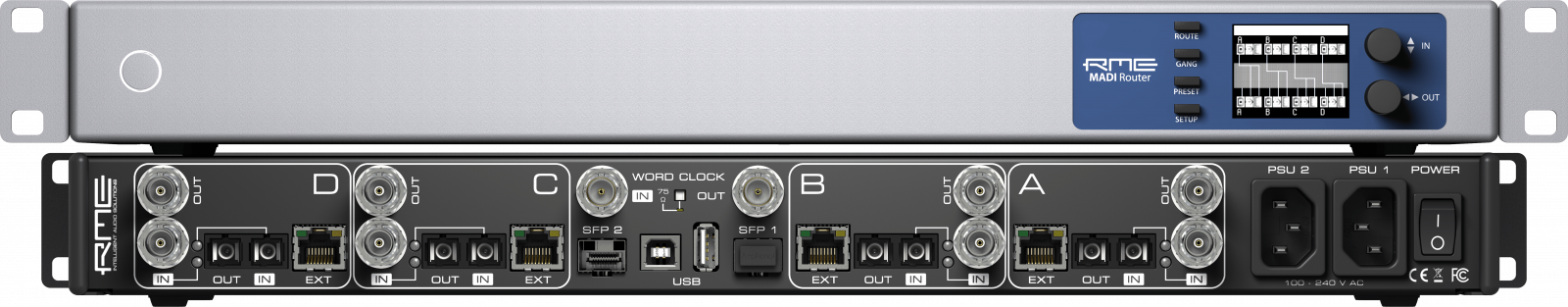

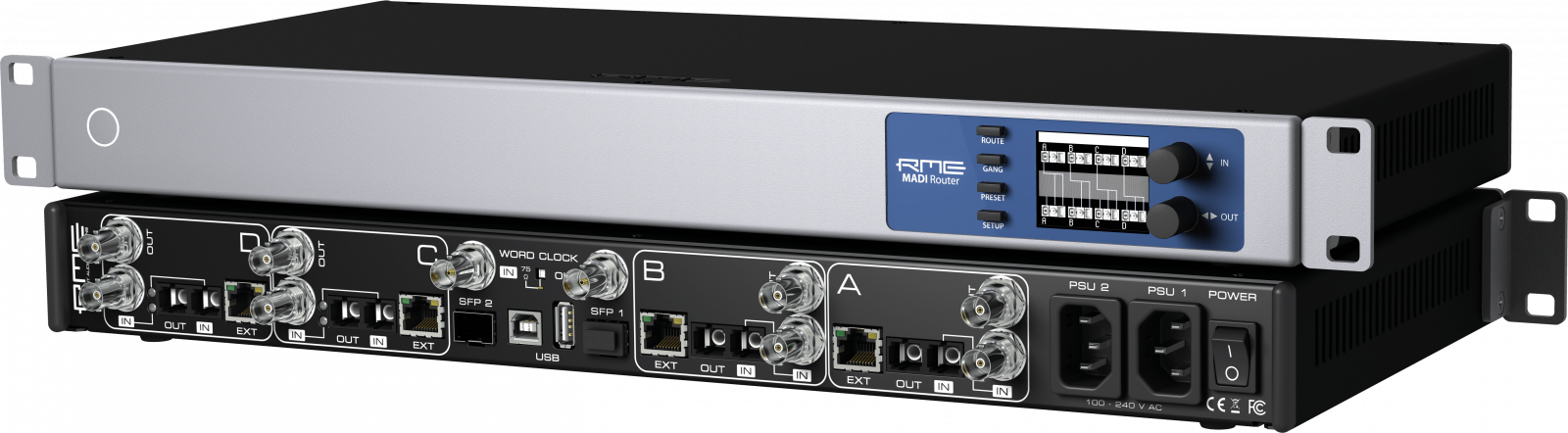

Router-ul MADI este un dispozitiv compact conceput pentru a conecta dispozitivele MADI ale oricarui producator cu flexibilitate fara precedent in rutarea semnalelor.
Caracteristici de conectare

- 12 fluxuri MADI, inclusiv
- 4 au compus fluxuri MADI
- Redirectionarea pe ecran in grupuri cu 8 canale
-12 porturi MADI (4 x optice, 4 x coaxial, 4 x pereche rasucita)
- Surse de alimentare redundante
- Cuvantul I / O cu ceas
- Conector USB pentru actualizari de firmware si stocare prestabilita

Specificatii

Alimentare: Doua surse de alimentare interne redundante, 100-240V AC, max. 100W
Dimensiuni fara urechi (LxHxD): 440 x 44 x 240 mm
Interval de temperatura: + 5 ° pana la + 50 ° C (41 ° F pana la 122 ° F)
Uiditate relativa: <.75%, fara condensare

Greutate: 2,8 kg


Intrari | MADI
Coaxial prin BNC, 75 Ohm, conform AES10-1991
Stadiul de intrare a sensibilitatii ridicate (<.0,2 Vpp)
Optic prin conectorul FDDI duplex SC
62,5 / 125 si 50/125 compatibile cu multimode
Ambele porturi optice si coaxiale accepta orice semnal MADI
Terminat pereche prin conector RJ45 (intrare si iesire)
Pinout "EXT": 1-2 receptionati, 3-6 trimiteti, 4-5 DC + 48V, 7-8 -48V
Nota: implementarea Twisted Pair utilizeaza tehnologia standard Ethernet, cum ar fi codarea 8b / 10b pentru echilibrul DC, care este importanta pentru obtinerea stabilitatii pe durata lunga a cablurilor. La momentul redactarii, RME este proprietara. Implementarile altor producatori pot sa arate incompatibilitati.


Intrari | Cuvantul cuvantului
BNC, neterminat (10 kOhm)
Comutator pentru terminare interna 75 Ohm
Detectarea vitezei automate Double / Quad
SteadyClock garanteaza sincronizarea cu jitter scazut
Capacitiv cuplat, intrari izolate galvanic
Circuitul de adaptare a semnalului: reimprospatarea semnalului prin auto-centru si histerezis
Protectie de supravoltaj
Nivel: 0.7 Vpp - 3.3 Vpp


Iesiri | MADI
Coaxial prin BNC, 75 Ohm, conform AES10-1991
Tensiune de iesire 750 mVpp
Lungimea cablului: pana la 200 m
Optic prin conectorul FDDI duplex SC
62,5 / 125 si 50/125 compatibile cu multimode
Lungime fibra: pana la 2000m


Iesiri
BNC
Max. tensiunea de iesire: 3.3 Vpp
Tensiunea de iesire @ 75 Ohm: 1,65 Vpp
Impedanta: 10 Ohm
Interval de frecventa: 27 kHz - 200 kHz
